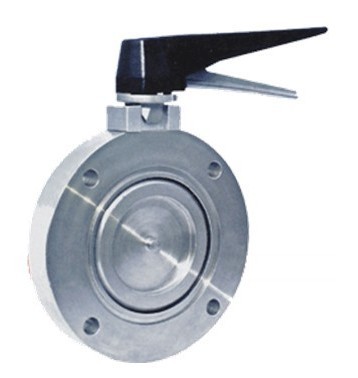

GI型高真空蝶閥是用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
GI手動高真空蝶閥主要技術性能
| 適用范圍：Applicability | 105～1.3×10-4Pa |
| 閥門漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. |
| 適用溫度：Applicable Temperature | -25～ 80℃（丁腈橡膠） -30～ 150℃（氟橡膠） |
| 安裝方向：Mounting Direction | 任意 |
GI型高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠。

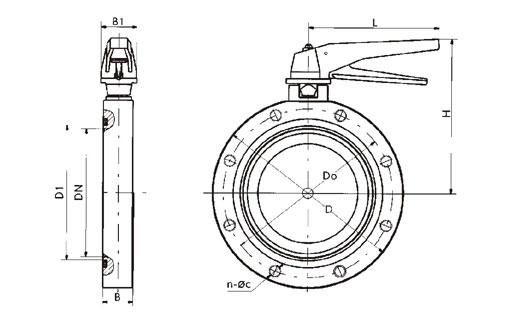

GI型高真空蝶閥外形及連接尺寸
|
Model 型號 |
DN |
D |
Do |
D1 |
B |
H |
B1 |
L |
n-φc |
|
GI-32 |
32 |
78 |
64 |
36 |
22 |
32 |
36 |
115 |
4-φ7 |
|
GI-40 |
40 |
85 |
70 |
44 |
22 |
40 |
36 |
115 |
4-φ7 |
|
GI-50 |
50 |
110 |
90 |
55 |
22 |
50 |
36 |
115 |
4-φ9 |
|
GI-65 |
65 |
125 |
105 |
70 |
26 |
130 |
38 |
135 |
4-φ9 |
|
GI-80 |
80 |
145 |
125 |
85 |
30 |
140 |
38 |
135 |
4-φ9 |
|
GI-100 |
100 |
170 |
145 |
105 |
30 |
153 |
38 |
135 |
4-φ12 |
|
GI-150 |
150 |
220 |
195 |
156 |
35 |
179 |
40 |
165 |
8-φ12 |
|
GI-200 |
200 |
275 |
250 |
208 |
40 |
208 |
40 |
185 |
8-φ12 |
|
GI-250 |
250 |
330 |
300 |
258 |
45 |
234 |
45 |
300 |
8-φ14 |
|
GI-300 |
300 |
380 |
350 |
308 |
55 |
300 |
55 |
350 |
8-φ14 |
|
GI-400 |
400 |
500 |
465 |
408 |
60 |
340 |
60 |
500 |
8-φ18 |
中國.上玉集團有限公司是專業生產真空蝶閥的廠家，高真空蝶閥訂貨須知：
一、①高真空蝶閥產品名稱與型號②高真空蝶閥口徑③高真空蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的高真空蝶閥型號，請按高真空蝶閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
