DY6100系列補償式偏心半球閥在以引進德國先進技術為基礎，經消化、提高的高科技更新?lián)Q代產品，為提高我國工業管理裝備水平提供了新型優異產品。本系列產品采用新型納米陶瓷材料制作閥門的密封部件和易損部件，提高了閥門產品的耐磨性、防腐性及密封性，大大延長了閥門的使用壽命。納米陶瓷密封閥門其耐磨損，密封性好，能最大限度地減少泄漏，對環境保護將起到積極的推進作用。產品廣泛應用于石油、化工、造紙、冶金、污水處理等工業行業中液體、半流體、漿狀液體、空氣、煙氣、煤氣、可燃?xì)怏w、固物粉料、晶粒料及含雜質多的兩相流體和易沉淀、易結垢、結晶等特種介質的切斷、調節及輸送控制。是本公司獲得國家發明專利產品，專利號：2009200754893。
二、產品特點
設計獨特，自動補償性能強：獨特的浮動閥座結構設計，能永遠保持閥座與球芯的緊密貼合的密封比壓。閥座在密封口面前處還設有凸起的防護導流體，避免了強壓介質對密封口面的直接沖刷，使用壽命長。
密封面耐磨、耐沖刷：采用高科技、高硬度新型密封材料，適用于含雜質多的兩相流體和易沉淀、易結垢等特種介質的輸送控制，具有極強的耐磨、耐沖刷性能，居世界領先水平。
特別是高科技納米陶瓷材料密封副，硬度達到HRA90～94，其硬度與耐磨度世界上只有鉆石能與它相比。
剪切自潔能力強，密封性能優越：特殊的密封副結構設計，使密封副在啟閉旋轉運動時具有優越的排異性，能輕而易舉地剪斷清除附著于密封副面上的異物、沉淀物、結垢物等，無卡死現象，這是半球閥最顯著的特點。
啟閉迅速輕便、壓損小：偏心結構原理使球面與密封副在開啟時迅速分離，摩擦系數低，安裝維修簡便易行。閥門開啟后閥芯藏于閥體內腔一側，流體直通，流通面積大，較截止閥、蝶閥等閥門阻尼小，壓力損失小。
閥體中腔沒有造成介質沉積結塊的死區，克服了閘閥、球閥、截止閥等易結疤 、易堵塞、易泄漏、壽命短等弊端，顯示其獨特的優越性能永遠保持閥門正常的啟閉與調節功能。
三、主要技術參數與標準
| 閥體型式：直通鑄造偏心半球閥 公稱通徑： DN25～DN1600 公稱壓力：國標 PN0.6 Mpa 1.0 Mpa 1.6Mpa 4.0Mpa 6.4Mpa 10.0 Mpa 美標 ANSI CL 150 ANSI CL 300 ANSI CL 600 結構長度：國標GB/T12221-2005 美標ASME B16.10-2000 法蘭標準：國標GB/T9113.1-GB/T9113.4-2000 美標ANSE/ANSI B16.5-2003 MSS SP-44 流量特性：近似等百分比。 密封滲漏量： 符合并小于GB/T13927-92 JB/T10529-2005 JB/T9092-1999標準中關于金屬硬密封副及陶瓷硬密封副的滲漏量最高級別的規定。 可調范圍：200：1。 執行機構：可配手動蝸輪、氣動、電動、液動執行機構 特殊要求：閥桿設有防沖出結構，禁油，防靜電，防火，指定涂層色。 |
 |
四、額定流量系數KV值
| 公稱 通徑 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| KV | 30 | 50 | 100 | 150 | 240 | 370 | 620 | 940 | 1540 | 2400 | 3900 | 6150 | 9800 |
五、技術參數和試驗性能
| 公稱通徑 | 25～1600 | 25～1400 | 25～1000 | 25～600 | 25～400 | 25～300 | 25～200 |
| 公稱壓力MPa | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10 |
| 殼體強度 實驗壓力 | 0.9 | 1.5 | 2.4 | 3.8 | 6.0 | 9.6 | 15 |
| 密封性能 試驗壓力 | 0.66 | 1.1 | 1.8 | 2.8 | 4.4 | 7.1 | 11 |

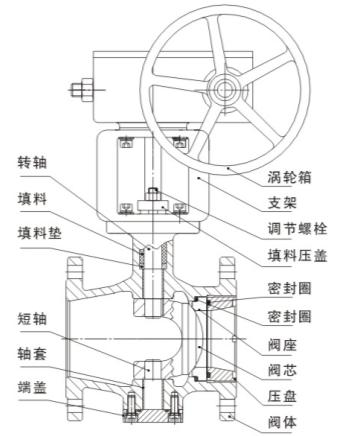

六、主要零件材質及代號
| 零件名稱 | DY6100H型 | DY6100Y型 | DY6100E型 | DY6100T型 |
| 閥 體 | WCB 不銹鋼 | WCB 不銹鋼 | WCB 不銹鋼 | WCB內表面噴碳化鎢 |
| 閥 桿 | 2Cr13 304 316 | 2Cr13 304 316 | 2Cr13 304 316 | 2Cr13 |
| 閥芯 | WCB 不銹鋼 | WCB 不銹鋼本體 噴碳化鎢合金密封面 | WCB 不銹鋼本體 鑲?cè){米陶瓷密封面 | 納米陶瓷 |
| 閥座 | WCB 不銹鋼 | WCB 不銹鋼本體焊 H113鈷基合金密封面 | 納米陶瓷 | 納米陶瓷 |
| 填料 | 柔性石墨 聚四氟乙烯 PPL | 柔性石墨 聚四氟乙烯 PPL | 柔性石墨 聚四氟乙烯 PPL | 柔性石墨 聚四氟乙烯 PPL |
| 軸套 | 復合軸承 不銹鋼 | 復合軸承 不銹鋼 | 復合軸承 不銹鋼 | 復合軸承 不銹鋼 |
| 密封圈 | 丁晴橡膠 氟橡膠 氟塑包覆橡膠 | 丁晴橡膠 氟橡膠 氟塑包覆橡膠 | 丁晴橡膠 氟橡膠 氟塑包覆橡膠 | 丁晴橡膠 氟橡膠 氟塑包覆橡膠 |
| 泄漏等級 | 高于B級 | 高于B級 | 高于B級 | 高于B級 |
| 使用溫度℃ | -29-425 | -29-425 | -29-425 | -29-425 |
七、閥芯閥座密封副材質表面硬度
| 使用位置 | 材質名稱 | 表面硬度 |
| 閥芯 | 碳化鎢合金 | HRC70 |
| 閥座 | H113鈷基合金 | HRC58 |
| 閥芯、閥座 | 納米陶瓷 | HRA92 |
中國.上玉集團有限公司是專業生產自控閥的廠家，補償式調節半球閥訂貨須知：
一、①補償式調節半球閥產品名稱與型號②補償式調節半球閥口徑③補償式調節半球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的補償式調節半球閥型號，請按補償式調節半球閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
