活塞密封材料：氟橡膠

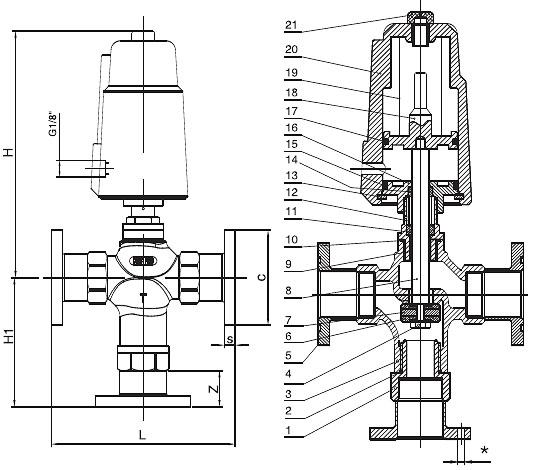

外形尺寸(mm)
DN	H	H1	L	S	C	*	訂貨號
15	172	78	139	16	95	14x4	MT 3935905F-15
20	172	79	141	16	105	14x4	MT 3935905F-20
25	180	100	159	18	115	14x4	MT 3935905F-25
32	232	122	195	18	135	16x4	MT 3935908F-32
40	232	122	195	20	145	18x4	MT 3935908F-40

部分列表
1閥帽	8閥桿	15O型圈
2密封環	9連接件	16氣缸蓋
3閥體	10密封環	17O型圈
4鎖緊螺母	11V型填料	18活塞
5墊片	12彈簧	19彈簧
6密封墊片	13擋圈	20氣缸
7閥盤	14V型填料	21觀察窗

中國.上玉集團有限公司是專業生產氣動角座閥的廠家，氣動三通閥(法蘭)訂貨須知：
一、①氣動三通閥(法蘭)產品名稱與型號②氣動三通閥(法蘭)口徑③氣動三通閥(法蘭)是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的氣動三通閥(法蘭)型號，請按氣動三通閥(法蘭)型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
